水性丙烯酸酯印花黏合剂

01 · 本版核心

v2 为什么被否 → v3 改了什么

专家仅裁定"还没达到要求"，未附逐条意见。差距反推三条，逐条对应 v3 五大动作——这是本版与 v2 的全部差异所在。

差距 ①

交联强度太保守

NMA 只敢用 2%，删外交联让出的网络密度并未补回——牢度裕度不足。

差距 ②

相容性只做了两招

反应型分散剂 + γ-MPS 增容；而自家仿真已判出最薄弱承载界面是软–硬微相界面（Ra 9.1），v2 却没有治它的手段。

差距 ③

涤纶弱项无解法

只有"诚实承认湿擦最弱"，没有补强路径。

v3 五大动作（每一条都能在配方 / 投料单 / DOE 里找到落点）

动作 1交联加码，ADH 按新羰基池重算

NMA 2 份→NMA 3.5 份

无 AAEM / IA / AMPS→＋AAEM 2 ＋ IA 0.5 ＋ AMPS 0.4 份

ADH 2.0 份→ADH 2.5 份（羰基:酰肼 = 0.99:1）

AAEM 双机制：一半羰基入酮腙网络，一半 β-酮酯留作颜料螯合 / 氨基硅锚定。合并模量 G 0.64 → 0.86 MPa。

动作 2梯度两台阶核壳（power-feed 离散化）

双相核壳，软–硬直接相接 Ra 9.1→四相梯度，最大单步 Ra 5.1（Δ4.0）

软核与硬壳间插过渡①②各 3.5 份，Tg 阶梯 −55 → −10 → +18 → +57℃——直接治 v2 仿真判出却未治的最弱界面，这是 v3 相容性核心增益。

动作 3AN 斜坡进过渡层

AN 10 份全在硬壳→AN 共 9 份，1.6 份斜坡进过渡段

只桥 Tg 不桥极性会把 Hansen 失配积压到过渡↔壳界面（max Ra 8.6）；斜坡后三步界面 Ra 3.1 / 5.1 / 3.1。

动作 4乳化剂全反应型，删除迁移弱畴

反应型 + SDS + AEO-9→全反应型 2.8 phr（阴 SR-10/DNS-86 + 非 ER-20/DNS-628）

SDS 迁移弱畴（Ra≈12，湿擦水通道 + 干擦剥离起点）这条失效通道整体删除。护栏：surfmer >3% 有凝胶风险。

动作 5DOE 重设计——逐一验证以上动作的净贡献

v2：NMA 1/2/3% · AN 8/10/12% · 分散剂 · 焙烘温度→v3：NMA 2.5/3.5/4.5 · AAEM 0/2/3 · 梯度无/两台阶（DMA tanδ 填谷判据）· 分散剂物理/反应型

另设涤/尼龙支路臂：WAM II 1% / 磷酸酯单体 0.5–1% / GMA 0.5%——三者均为共聚入另批小样乳液壳段的单体，绝非印浆后添助剂，印浆保持零外交联。

v2 ↔ v3 全维度对照

维度	v2（2026-06-30，被否）	v3（2026-07-02，本版）
形态	双相核壳：软核 58 / 硬壳 42	四相梯度：软核 54 / 过渡① 3.5 / 过渡② 3.5 / 硬壳 39，Tg 台阶 45/28/39℃ 单调
交联体系	DAAM 4 + NMA 2 + γ-MPS 1，ADH 2.0	DAAM 4 + NMA 3.5 + AAEM 2 + γ-MPS 1，ADH 2.5（羰基池含 AAEM 半量）
网络模量	G 0.64 MPa（Mc≈4,300）	G 0.86 MPa（Mc 3,163）；涤纶口径（NMA 全自缩合）1.10 MPa
软–硬界面	单步 Ra 9.1，仿真判为最弱界面、无解法	梯度 + AN 斜坡 → 最大单步 Ra 5.1（Δ4.0）
颜料锚固	反应型分散剂（Ra 6.1→4.3）	反应型分散剂 + AAEM β-酮酯螯合双保险（Ra 6.1→4.2）
膜–纤维	NMA 2% 接枝棉	NMA 3.5% → 棉接枝位点 +75%（8.65 mmol/100g）；AAEM 酮酯对 PET（Ra 2.8）；IA/AMPS/AAEM 对 PA（Ra 4.4）
乳化剂	反应型 + SDS + AEO-9（弱畴 Ra≈12）	全反应型 2.8 phr，删 SDS/AEO-9——迁移弱畴失效通道整体删除
涤纶弱项	"诚实承认"湿擦最弱，取下限	五步补强路径 + 磷酸酯/GMA/WAM II 支路臂；湿擦由压线转站稳 3.5（置信度上调，仍须实测）
干擦指数	S 0.870 → 4.53；地板 4.49	S 0.888 → 4.55；地板 4.51；失效场景 4.10
成本	乳液 ¥6.0/kg · 印浆 ¥3.9/kg	乳液 ¥7.0/kg · 印浆 ¥4.2/kg（+1.0 买牢度裕度；仍远低于 v1 外交联口径 6.6）
评审状态	专家否决	对抗性验收 PASS（首轮 4 项阻塞已修复，见 §11）

03 · 配方

四相梯度核壳（总单体 100 份，已锁定）

软硬不再以生硬界面相接：过渡①②把一个 Ra 9.1 的突变界面拆成三个 ≤5.1 的缓坡台阶；交联/羧基官能单体一律不进过渡段。

Tg 阶梯 · −55 → −10 → +18 → +57 ℃

单一乳胶粒由内向外四相，横向宽度 ∝ 份数；台阶差 45 / 28 / 39℃ 单调爬升（悬停看各相组成）。

配方表（份）

相	组成（份）	Fox Tg
软核 54	BA 39 / 2-EHA 13 / AA 1 / DAAM 1	−54.9℃
过渡① 3.5	BA 2.1 / MMA 1.0 / AN 0.4	−10.1℃
过渡② 3.5	BA 1.4 / MMA 0.9 / AN 1.2	+18.3℃
硬壳 39	BA 5.0 / MMA 13.2 / AN 7.4 / HEA 2 / AA 1 / IA 0.5 / AMPS 0.4 / DAAM 3 / NMA 3.5 / AAEM 2.0 / γ-MPS 1	+56.9℃
后加	ADH 2.5 份（羰基池 = DAAM 全量 + AAEM 半量；羰基:酰肼 = 0.99:1，另半 AAEM 留给颜料螯合/氨基硅锚定）	—

合计 DAAM 4 · AN 9（1.6 份斜坡进过渡）· NMA 3.5 · AAEM 2 · IA 0.5 · AMPS 0.4 · γ-MPS 1。MFFT ≤8℃ 由软核控制；DSC 双主峰 + 过渡肩，或 DMA tanδ"谷被填平"验证梯度成型。

04 · 相容性

相容性四战线（v2 两招 → v3 四战线）

干擦失效发生在多相复合体"最薄弱的界面"。v3 把每一类承载界面都配了手段和量化依据；降摩擦层则坚持"键合但不互溶"（氨基硅 Ra 10.3 / PE 蜡 11.8 保持轻度不相容以泛表面降 μ）。

① 颜料 → 长进网络

Ra 6.1 → 4.2

反应型分散剂随焙烘并入交联网络 + AAEM β-酮酯螯合颜料表面——双保险，深色高载量下守住锚固。

② 软–硬 → 梯度缓坡 v3 新增

Ra 9.1 → 5.1

过渡两台阶 + AN 斜坡（三步 3.1/5.1/3.1）。v2 判出却未治的最弱界面，v3 的核心增益。

③ 膜 → 纤维

棉 +75%

NMA 3.5% 接枝位点 8.65 mmol/100g；膜↔PET Ra 2.8（AAEM 酮酯偶极亲和）；膜↔PA Ra 4.4（IA/AMPS/AAEM）。

④ 乳化剂弱畴 → 删除 v3 新增

Ra ≈12 → 0

全反应型乳化剂共聚锚进链上，SDS/AEO-9 迁移弱畴（湿擦水通道 + 干擦剥离起点）整体消灭。

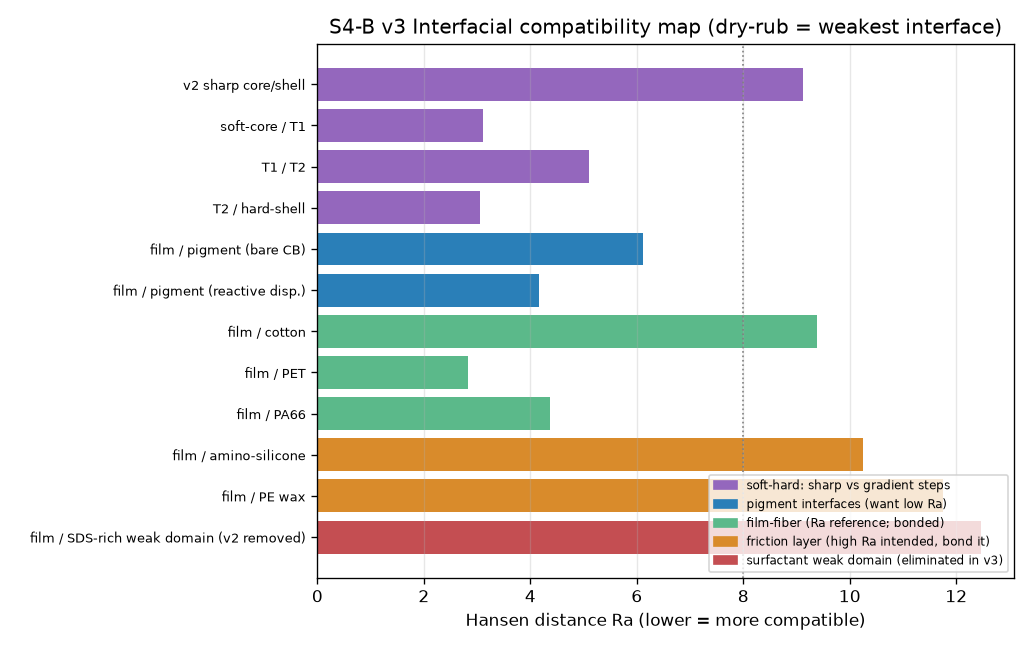

界面 Hansen 距离 Ra：v2 → v3

v2v3Ra 越小 = 界面越相容越结实（降摩擦层除外，需保持大 Ra）

SDS 弱畴在 v3 中为"删除"而非降值；氨基硅（10.3）/PE 蜡（11.8）刻意保持高 Ra——纪律是"化学键合锚定、不做互溶增容"。

05 · 涤纶

涤纶弱项：从"诚实承认"到成体系解法

v2 只说"涤纶湿擦是最弱项，取下限"；v3 先定位真瓶颈，再逐层加码，并把不确定性交给 DOE 支路臂——预期湿擦由压线转为站稳 3.5 并向 4 冲（仍为相对弱项，须实测）。

润湿/相容已非瓶颈：膜↔PET Hansen Ra 2.8，三种纤维中最低（壳层 AN/丙烯酸酯与 PET 酯基天然亲和）——真正缺的是共价接枝位点。
偶极亲和加码：AAEM β-酮酯与 PET 酯基偶极–偶极作用；IA 双羧基提极性黏附。
以内聚代接枝：涤纶口径 NMA 全走自缩合，网络模量 G = 1.10 MPa——155℃ 焙烘界面微溶胀 + 致密互穿网络 + 机械互锁。
兜底：充分焙烘 + 高黏合剂比 + 低 MFFT 致密包覆。
DOE 支路臂（仅涤/尼龙加试，共聚入另批小样壳段）：磷酸酯单体 0.5–1% · GMA 0.5%（现配防环氧开环）· WAM II 1%。

06 · 工艺

小试 SOP 摘要（LAB-ACR-PB-01 v3.0）

基准批量：总单体 1000 g → 出料 ≈2.3 kg（固含 45%）；投料 g = 配方份数 ×10，四处数字（配方/投料/成本/结论）已脚本核验一致。

升温/滴加时序 · 82–85℃（新增过渡两段）

总时长约 350 min；壳段 AN 控温 ≤84℃ 防暴聚；ADH 必须降温 <40℃ 后加（高温加会过早交联）。

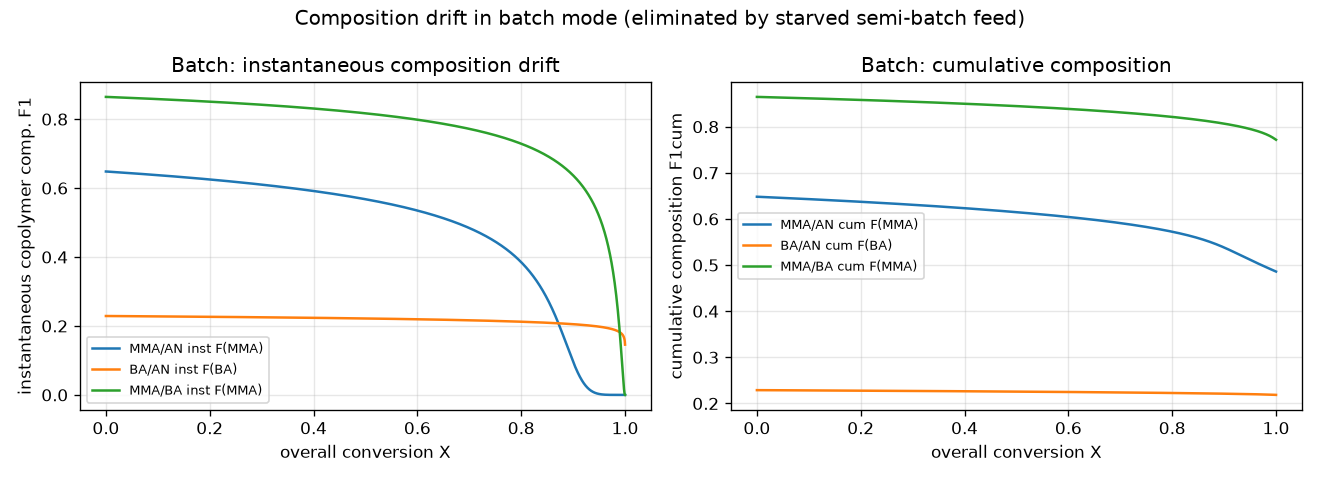

乳化剂 全反应型 2.8 phr：阴离子 22 g（种子6+核8+过渡1+1+壳6）+ 非离子 6 g 种子期 IA 共聚慢 → 随壳段水相缓加 AAEM 防铁污染（β-酮酯螯合 Fe³⁺ 显色）· 全程 pH 8.0–8.5 γ-MPS 滴前 10 min 并入，1 h 内用完 过渡段 DLS 单峰、粒径单调增；小粒子群 = 二次成核 → 停乳化剂脉冲 饥饿态 自由单体 <5%（仿真 0.56–2.22%）成品 48 h 存放不增稠不黄变（验 NMA/AAEM 潜伏稳定性）

07 · 验证设计

DOE 重设计：每个因子对应一个 v3 动作

不是笼统调参——四因子分别回答"加码的 NMA/AAEM 值不值、梯度有没有用、反应型分散剂赚多少"。

① NMA 用量

2.5 / 3.5 / 4.5 %

牢度 vs 手感 vs 游离醛；含护栏上限点 4.5%。

② AAEM 用量

0 / 2 / 3 %

酮腙加密 + 螯合锚定的净增益与性价比拐点。

③ 梯度有无

无 / 两台阶

A/B 批同配方只差过渡段；DMA tanδ"填谷"为梯度成型判据（对应干擦地板差 ~0.2 级）。

④ 颜料分散剂

物理型 / 反应型

量化"颜料入网络"对干擦的实际贡献。

支路臂（仅涤/尼龙布加试，不进主 DOE）：WAM II 1% ｜磷酸酯单体 0.5–1% ｜ GMA 0.5%（含 GMA 壳预乳化液现配现用）。三者均为共聚单体、随另批小样乳液壳段投料——印浆保持零外交联，不触碰专家约束①。焙烘统一 155℃×3.5 min（尼龙 140℃×4 min，需足量潜酸催化剂）。

08 · 成本

成本：+1.0 元/kg 买的是什么

乳液 6.0 → 7.0、印浆 3.9 → 4.2——增量几乎全部流向自交联五件套与全反应型乳化剂，换来的是被否的"牢度裕度不足"变成"指数 4.55 + 地板 4.51"的鲁棒达标。

原料成本对比（¥/kg）

v2v3v1 外交联口径（对照）

乳液区间 ¥6.0–8.1/kg（散水 ↔ 桶装小单）。印浆虽 +0.3，仍远低于 v1 外交联口径 6.6。

v3 乳液每批（¥16.1）花在哪

自交联五件套占 43%（DAAM 2.40 / ADH 2.12 / AAEM 1.30 / NMA 0.70 / γ-MPS 0.32）——质量仅 13%，典型"小用量大杠杆"，国产化降本主攻点。
AAEM（¥1.30/批）是 v3 新增最大单项（¥50–80/kg，Sinocure/瀚森/Prechems 比价 + 进口对照），DOE ② 同时验证其性价比拐点。
全反应型乳化剂较 v2 组合贵约 ¥0.4/批，买断迁移弱畴（湿擦/皂洗/干擦地板三收益）。

09 · 仿真验证

计算仿真复核（2026-07-02 全部重跑）

自洽性核验、非真实实验：Python 物化建模对配方与 SOP 做对抗性验证，六项全 PASS。点击图片放大（图内标签为英文，因复现环境无中文字体）。

✓ 结构与工艺

Fox Tg 四相阶梯 −54.9/−10.1/+18.3/+56.9℃，台阶单调
粒径 90–130 nm，θ=0.35–0.50（最小允许 91 nm）
饥饿态 ODE：各段自由单体 0.56–2.22% < 5%

✓ 网络与界面

羰基:酰肼 0.99:1；酮腙 G 0.63 → 合并 0.86 MPa（Mc 3,163）
四相 CED 368/424/540/611 单调；整体膜 442
软–硬 Ra 9.1→5.1；颜料 6.1→4.2；SDS 弱畴删除

✓ 干擦指数（五维）

内聚 0.88 · 颜料锚固 0.95 · 降摩擦 0.85 · 焙烘 0.85 · 相容性 0.92
S = 0.888 → 4.55 级；地板 4.51；失效场景（颜料 2:1+无降摩擦+裸炭黑）4.10
敏感度 Top3：内聚 ≈ 降摩擦 > 颜料锚固

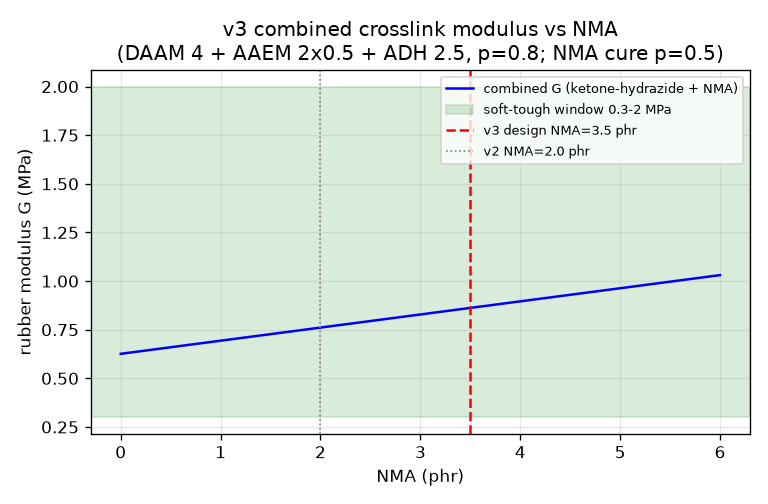

S3 交联网络仿真图 — S3 · 交联计量与网络模量（G 0.86 MPa / Mc 3,163）

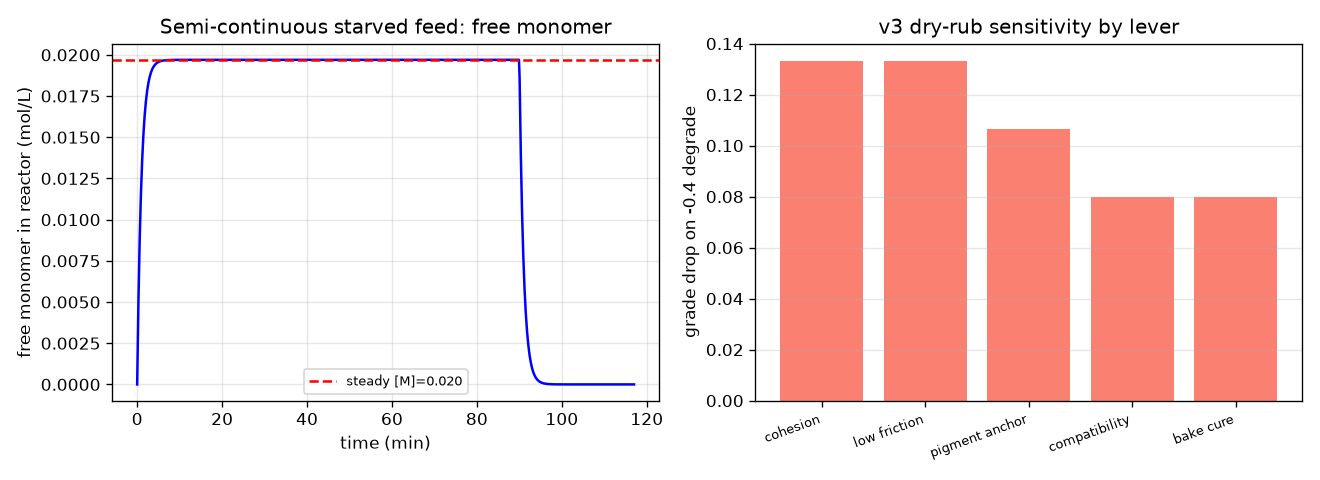

S6 干擦指数与ODE — S6 · 干擦五维指数（4.55/4.51/4.10）与饥饿态 ODE

局限（照实声明）

干/湿擦、皂洗牢度无法直接物理仿真，4.55 为文献标定的半定量映射；NMA/AAEM 实际固化转化率与游离甲醛、真实粒径/PDI、有机硅迁移、颜料相容性，均须 GB/T 3920 / 3921 + 甲醛小试实测确认。

11 · 验收

对抗性验收记录（独立评审，迭代至 PASS）

由独立 subagent 以"否掉 v2 的专家"视角评审：8 维 rubric + 三条专家约束逐条 + 相容性穷尽度 + 涤纶解法 + 报告内外数字一致性。

第 1 轮 · FAIL

4 项阻塞

① §9 干擦子分标签与仿真错位（4.55 不可复现）② 头部 Ra 9.2 与全文 9.1 不一致 ③ 失效场景条件描述与仿真不符 ④ 支路臂未写明为共聚单体（触碰零外交联红线表述）。化学内容本身 8 维全过。

修复

4 项阻塞全改 + 采纳 4 条建议

子分标签对齐仿真、Ra 口径统一注明、失效场景条件对齐、支路臂明确"共聚入另批小样壳段，非印浆助剂"；另落实成本口径注释、涤纶"置信度上调"措辞、亲水残留观察项、固色剂＝0 显式声明。

第 2 轮 · PASS

复核通过

8 维 rubric 8/8 ｜三条约束 3/3（零外交联 / NMA 充分且醛口径诚实 / 相容性确有新手段）｜相容性穷尽 PASS ｜涤纶解法 PASS ｜内外数字一致性 PASS（S=0.888→4.55 可复现）。
